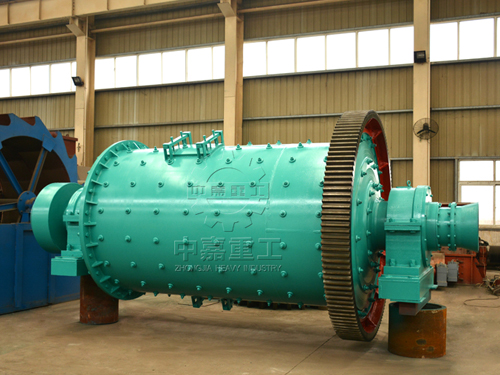

  • 溢流球磨机
  • 溢流型球磨机

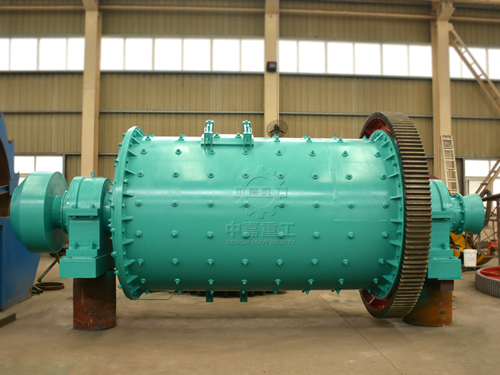

  • 溢流球磨机

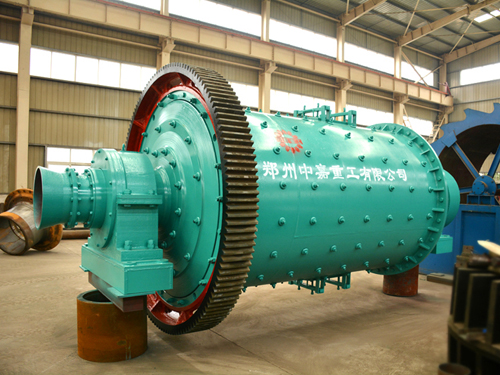

  • 溢流球磨机设备

溢流球磨机:

溢流球磨机是利用溢流原理,使筒内合格矿浆面高于出料口平面后自然下泻的一种球磨机,也是选矿作业中常用的一种湿式球磨机设备。该类球磨机还常用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

产品简介

溢流球磨机

    溢流球磨机是利用溢流原理,使筒内合格矿浆面高于出料口平面后自然下泻的一种球磨机,也是选矿作业中常用的一种湿式球磨机设备。该类球磨机还常用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
    中嘉重工节能溢流球磨机采用轴承承载结构,比传统轴瓦结构要节能10-20%。新型节能型溢流球磨机故障率低,减少维护时间,润滑与检修方便。
    溢流型球磨机的结构主要由简体、端盖、主轴承、中空轴颈、转动部分和给矿器等部分组成。

溢流式球磨机

溢流球磨机设备



溢流球磨机内部结构图:

溢流球磨机内部结构图

溢流球磨机平面结构图:

溢流球磨机平面结构图



产品特性

    溢流型球磨机筒体用厚度15-36mm的钢板焊接而成,在筒体的两端焊有铸钢制造的法兰盘,用螺栓将端盖2和3与法兰盘连接在一起,二者须精密加工和配合,因为承载磨矿机质量的中空轴颈焊在端盖上。在筒体上开有1-2个人孔,供检修和更换衬板用。筒体和端盖内部敷设有衬板5。端盖上的中空轴颈支承在主轴承4上。主轴承常用的是滑动轴承,其直径很大,但长度很短。轴瓦用巴氏合金浇铸,与一般滑动轴承不同之处在于仅仅下半部有轴瓦。整个轴承除轴瓦用巴氏金浇铸外,其余用铸铁制成。由于球磨机的跨度和载荷很大,将发生一定程度的  挠曲,而且制造和装配的误差也难以保证准确的同心度,因此主轴承制成自动调心滑动轴承,为防止轴瓦转位过大而从轴承座中滑出,在轴承座与轴瓦的球面中央放一圆柱销钉。

溢流型球磨机生产现场

工作原理

    溢流型球磨机排矿是靠因排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径最低母线时,矿浆便溢流排出磨机。这是非强迫的高料位排矿,排料速度慢,故矿料在机内滞留时间长,介质的有效作用也较低,因此溢流型球磨机过磨严重,处理量也比同样规格的格子型低。一般适用于细磨或两段磨矿中第二段磨矿。

注意事项

    1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。
    2、安装时应注意主机体与水平的垂直。
    3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。
    4、按设备的动力配置电源线和控制开关。
    5、检查完毕,进行空负荷试车,试车正常即可进行生产。
    主轴承是溢流型球磨机的一个关键部件,必须充分重视其润滑,一般采用稀油集中循环润滑,油流经泵分四路压入主轴承和传动轴承中,然后排到轴承底部的排油管道,再流回油箱。对中、小型球磨机,则有采用油环自动润滑、油杯滴油润滑或者采用固体润滑剂等方式。有的选矿厂设置有断油自动报警装置,以保证润滑的可靠性。  溢流型球磨机通过两端的中空轴支承在主轴承上,两个中空轴对颈中,有一个可以在主轴承上轴向伸缩,另一个是固定的。由于球磨机的齿轮传动会产生向力,在设计时使一个中空轴颈带有两个凸肩,凸肩之间的距离恰好等于轴瓦的长度,从而防止发生轴向运动。另一个中空轴颈不带凸肩,其长度大于轴瓦长度给5-25mm,当筒体受热而伸长或由于载荷使筒体挠曲时,可以在一定范围内自由伸缩。一般选择靠近传动齿圈的轴颈为固定的中空轴颈。中空轴颈内装有锥形衬套9和轴承衬套10,中空轴颈与内套之间配合要求严密,并加以必要的密封。为了使球磨机内矿浆面有一定的倾斜度,排料端中空轴颈的内直径稍大于给料端中空轴颈的内径。 中空轴颈的内表面可以是平滑的表面或带有螺旋叶片,给矿端中空轴颈内的顺向螺旋叶片用以运输物料;排料端中空轴颈内的反向螺旋叶片可使粗粒物料返回和防止小球跑出。  传动大齿圈7固定于排矿端的筒体上,与小齿轮6啮合,电动机通过小齿轮和大齿圈将筒体带动。
该磨机排矿是靠因排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径最低母线时,矿浆便溢流排出磨机。这是非强迫的高料位排矿,排料速度慢,故矿料在机内滞留时间长,介质的有效作用也较低,因此溢流型球磨机过磨严重,处理量也比同样规格的格子型低。一般适用于细磨或两段磨矿中第二段磨矿。



规格参数

型号及规格

筒 体

转 速

(r/min)

装球

重量

(t)

进料

粒度

(mm)

出料

粒度

(mm)

产量

(t/h)

配 套 电 机

重 量

(t)

型 号

功 率

(Kw)

MQG600×700

47. 5

0. 3

≤10

0. 074-0. 8

0. 1~0. 24

Y132M1-6

4

1. 84

MQG600×1800

45. 58

0. 56

≤10

0. 074-0. 8

0. 15~0. 4

Y160M-6

7. 5

2

MQG900×900

37. 4

0. 95

≤25

0. 0 74-0. 6

0.22~1. 1

Y180L-6

15

4. 5

MQG900×1800

38

1. 80

≤25

0. 075-0. 6

0. 4~2

Y200L-6

22

5. 5

MQG900×3000

37. 4

2. 70

≤25

0. 074-0. 3

0. 8~2. 5

Y225M-6

30

7. 5

MQG900×3500

37. 4

3

≤25

0.074-0. 34

0. 8~3. 2

Y225M-6

30

8

MQG1200×1500

36

2. 6

≤25

0. 075-0. 6

1.5~3. 8

Y250M-8

30

8. 8

MQG1200×2400

36

4. 8

≤20

0. 075-0. 6

1. 5~4

Y280S-6

37

9.8

MQG1200×4500

36

5. 2

≤25

0. 074

1. 5~5. 6

Y280M-6

45

13. 7

MQG1300×4000

32

5.8

≤25

0. 075-0. 6

2-6

Y280M-6

45

14.8

MQG1500×1500

28. 8

5

≤25

0. 075-0. 4

2.5~4. 5

JR115-8

55

14

MQG1500×3000

28. 8

8

≤25

0. 075-0. 4

2. 5~6

YR280M-8

75

17

MQG1500×3500

28. 8

8.3

≤25

0. 075-0. 4

3~6

YR280M-8

75

17.6

MQG1500×4500

28. 8

10

≤25

0. 075-0. 4

4~8

JR125-8

95

22.5

MQG1500×5700

28. 8

12

≤25

0. 074-0. 4

4~10

JR126-8

110

25

MQG1500×6400

28. 8

13

≤25

0. 074-0. 4

4~12

JR127-8

130

26.7

MQG1830×3000

24. 5

13

≤25

0. 074-0. 4

5~13

JR127-8

130

30. 5

MQG1830×3600

24. 5

16

≤25

0. 074-0. 4

5~15

JR127-8

130

31.4

MQG1830×4500

24. 5

17.5

≤25

0. 074-0. 4

5~20

JR128-8

155

32.6

MQG1830×6400

24. 5

19

≤25

0. 074-0. 4

6~25

JR137-8

210

36. 5

MQG1830×7000

24. 5

20

≤25

0. 074-0. 4

8~30

JR138-8

245

39. 6

MQG1800×8000

24.5

21

≤25

0. 074-0. 4

8~35

JR138-8

280

41. 5

MQG2100×3000

24.1

20

≤25

0. 074-0. 6

9~20

JR137-8

210

42 2

MQG2100×3600

23. 8

21

≤25

0. 074-0. 6

9~25

JR137-8

210

43. 6

MQG2100×4500

23. 8

26

≤25

0. 074-0. 6

9~30

JR138-8

245

45. 2

MQG2200×3600

22. 8

22

≤25

0. 074-0. 6

9~25

JR137-8

210

47

MQG2200×4500

22. 8

27

≤25

0. 074-0. 6

10~30

JR138-8

245

52. 8

MQG2200×7500

22. 8

28

≤25

0. 074-0. 6

10-40

JR158-8

380

68

MQG2200×9000

22. 8

36

≤25

0. 074-0. 6

10-45

JR1510-8

475

76

MQG2400×3600

21. 7

31

≤25

0. 074-0.6

10-45

JR138-8

280

58

MQG2400×4500

21. 7

31

≤25

0. 074-0.6

10-45

JR148-8

320

63

MQG2400×7000

21.7

36

≤25

0. 074-0.6

10-45

JR1510-8

475

79

MQG2400×8000

21. 7

42

≤25

0. 074-0. 6

13-50

YR500L2-8

560

85

MQG2700×2100

21. 4

24

≤25

0. 074-0. 6

10-54

JR138-8

280

63.5

MQG2700×2700

21. 4

29

≤25

0. 074-0. 6

12-60

JR148-8

320

68

MQG2700×3600

21. 4

39

≤25

0. 074-0. 6

13-75

TDMK400-32

400

82

MQG2700×4500

21. 4

50

≤25

0. 074-0. 6

15.-90

TDMK400-32

400

89

MQG3000×5400

19

58

≤25

0. 074-0. 6

20-90

TDMK500-36

500

116

MQG3200×3600

18.6

52

≤25

0. 074-0. 6

26-80

TDMK630-36

630

127

MQG3200×4500

18.6

65

≤25

0. 074-0. 6

26-90

TDMK800-36

800

139

MQG3200×5400

18.6

72

≤25

0. 074-0. 6

29-100

TM1000-36

1000

145

MQG3200×9000

18.6

103

≤25

0. 074-0. 6

29-120

TM1250-36

1250

168.6

MQG3600×4500

17.3

88

≤25

0. 074-0. 6

29-150

TDMK1120-40

1120

159.7

MQG3600×5000

17.3

96

≤25

0. 074-0. 6

33--180

TDMK1250-40

1250

165

MQG3600×6000

17.3

117

≤25

0. 074-0. 6

36-210

TDMK1400-36

1400

182

MQG3600×8500

17.3

144

≤25

0. 074-0. 6

42-270

TDMK1600-40

1600

195

MQG4000×6000

16.9

145

≤25

0. 074-0. 6

56-360

TDMK1800-40

1800

221.7

MQG4500×6000

15.6

180

≤25

0. 074-0. 6

75-450

TDMK2300-40

2300

269.6
