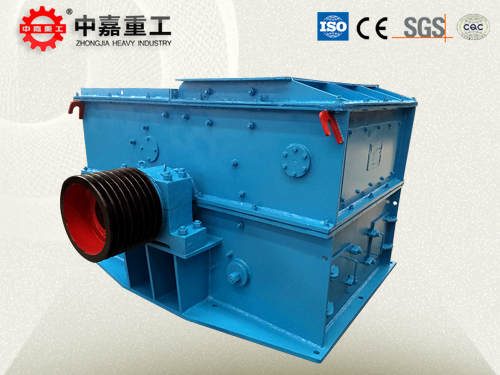

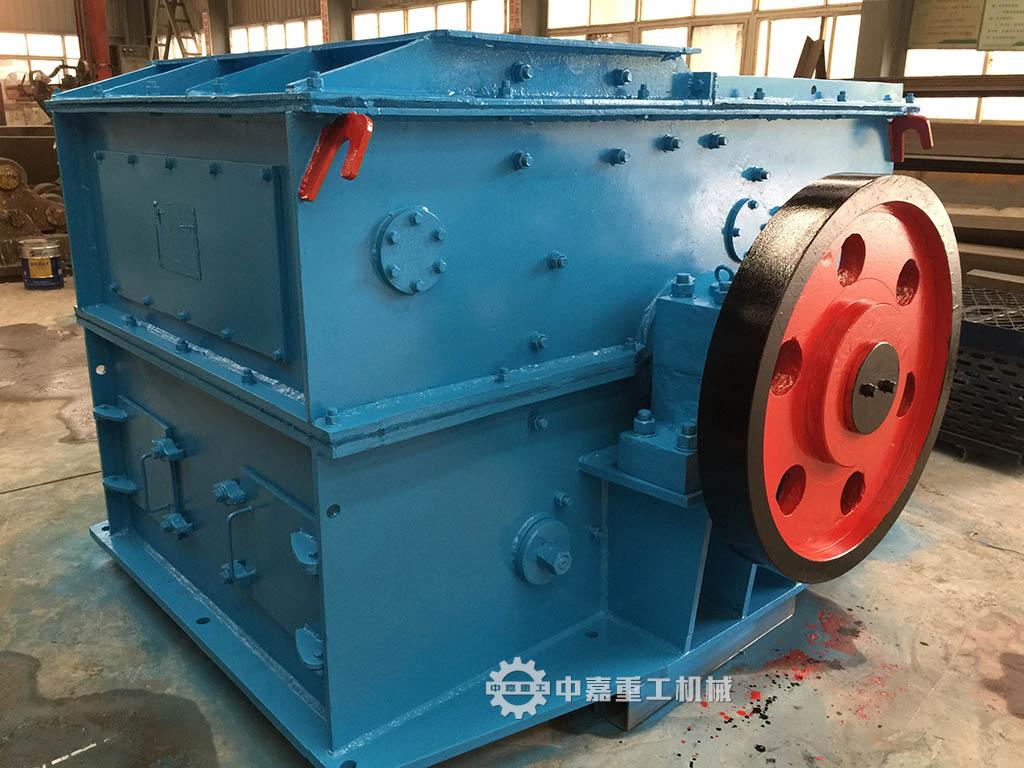

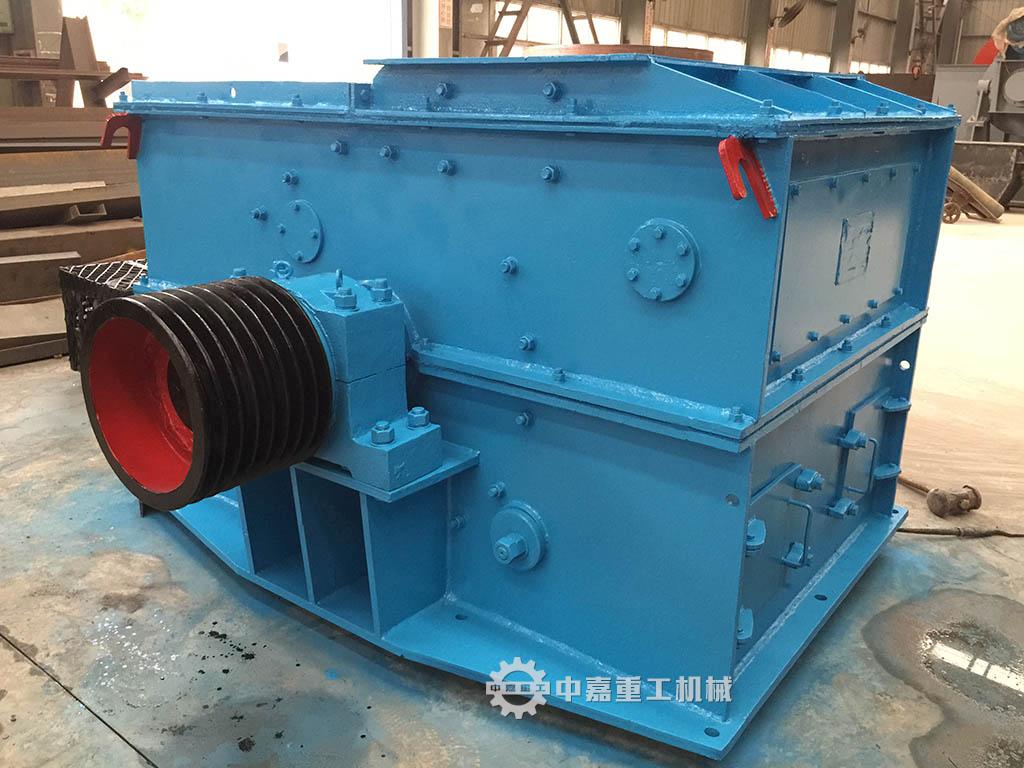

环锤式破碎机:
环锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。它具有结构简单，破碎比大，生产效率高等特点.其物料的抗压强度不超过100MPa，含水率小于15%。环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。被破碎物料为煤、煤矸石、焦炭、炉渣、盐、白垩、石膏、砖瓦、疏松石灰石等。
产品简介
环锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。它具有结构简单，破碎比大，生产效率高等特点.其物料的抗压强度不超过100MPa，含水率小于15%。环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。被破碎物料为煤、煤矸石、焦炭、炉渣、盐、白垩、石膏、砖瓦、疏松石灰石等。
产品特性
环锤式破碎机本体主要由以下几个部件组成，架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。主机由液力偶合器与电机相联，直接启动。

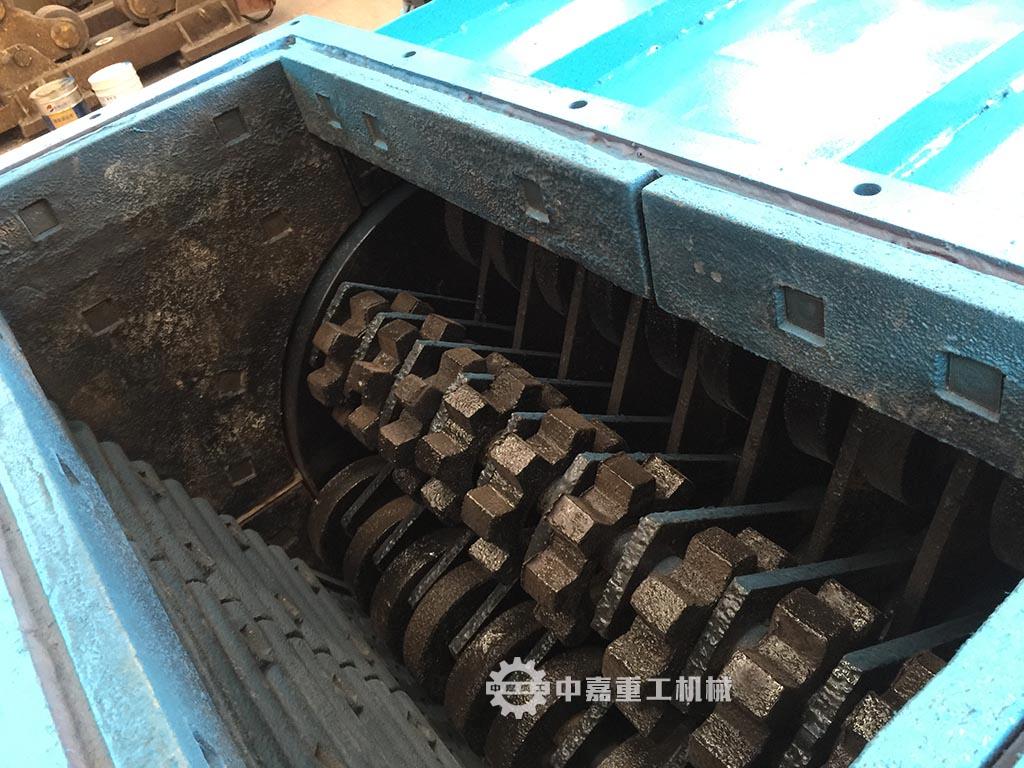

环锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， 最后通过筛板排出机外。环锤式破碎机可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。
工作原理
注意事项
1,进料口大,破碎腔高，适应物料硬度高、块度大，产品粉少。
2,物料悬空,破碎功耗小。
3,新颖锤头，冲击力大。
4,锤轴安装可调，锤头寿命长。
5,栅格尺寸可调，产品粒度可控，颗粒形状好。
6,机箱可翻转，检修方便。
7,方柄螺栓，抗冲击、抗磨损。
8,结构紧凑，机器刚性强。
9,拼体结构,搬运、安装方便。
10,本机集冲击、反击、撞击(石打石)破碎功能于一身,生产效率高,机件磨耗小,综合效益突出，广泛用于粉碎强度不高的脆性物料。
规格参数
|
型号 |
进料粒度(mm) |
出料粒度(mm) |
产量(t/h) |
转子转速(r/min) |
电动机 |
重量(t) |
外型尺寸(mm) |
|
|
型号 |
功率 |
|||||||
|
PCH0402 |
=<200 |
=<30 |
8-12 |
960 |
Y132M2-6 |
5.5 |
0.8 |
810x890x560 |
|
PCH0404 |
=<200 |
=<30 |
16-25 |
970 |
Y160L-6 |
11 |
1.05 |
980x890x570 |
|
PCH0604 |
=<200 |
=<30 |
22-33 |
970 |
Y180L-6 |
15 |
1.43 |
1050x1270x800 |
|
PCH0606 |
=<200 |
=<30 |
30-60 |
980 |
Y225M-6 |
30 |
1.77 |
1350x1270x1080 |
|
PCH0808 |
=<200 |
=<30 |
70-105 |
740 |
Y280M-8 |
45 |
3.6 |
1750x1620x1080 |
|
PCH1010 |
=<300 |
=<30 |
160-200 |
740 |
Y315M2-8 |
90 |
6.1 |
2100x2000x1340 |
|
PCH1016 |
=<300 |
=<30 |
300-350 |
740 |
JS-128-8 |
155 |
9.2 |
2700x2000x1350 |
|
PCH1216 |
=<350 |
=<30 |
620-800 |
740 |
Y450-8 |
355 |
15.0 |
4965x2500x1600 |
|
PCH1322 |
=<400 |
=<30 |
800 |
595 |
Y450L-8 |
400 |
24.9 |
6333x3295x2505 |
|
PCH1616 |
=<400 |
=<30 |
700-900 |
595 |
YKK5001-8 |
400 |
26 |
7159x3028x2835 |
