格子球磨机:
格子球磨机(球磨机)的构造除排矿端安装有排框格子板外，其他都和溢流球磨机相似。 格子型球磨机与溢流型磨机主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成。

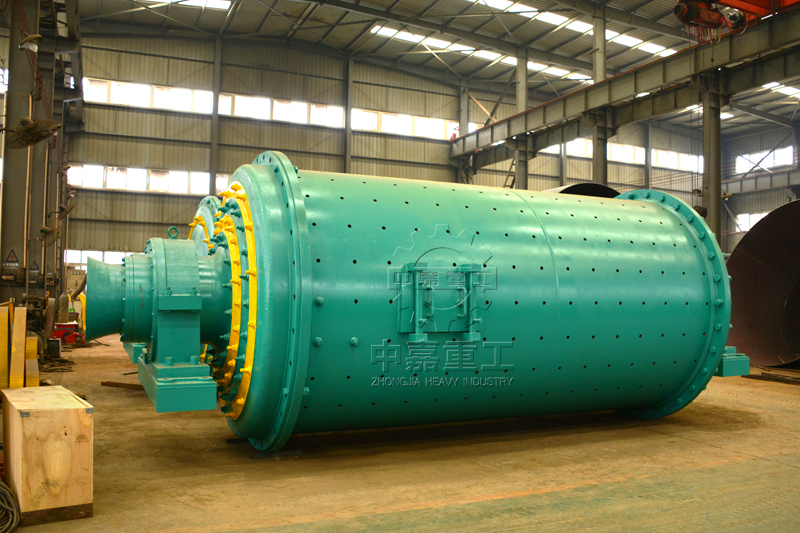

产品简介
格子球磨机(球磨机)的构造除排矿端安装有排框格子板外，其他都和溢流球磨机相似。
格子球磨机的结构

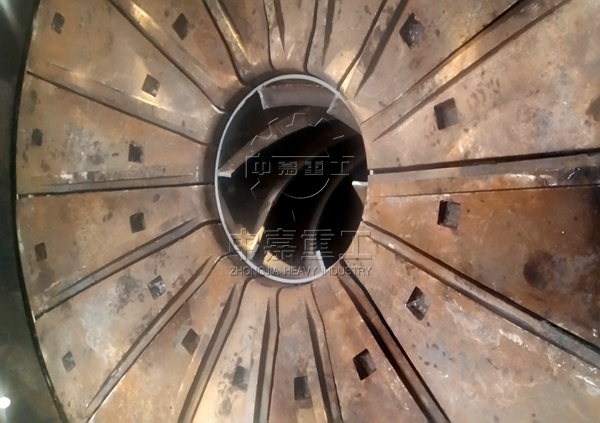

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将盖端分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由铁压紧，铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止住托口，以免他们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。
格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以阻止矿浆倒流和粗粒堵赛。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

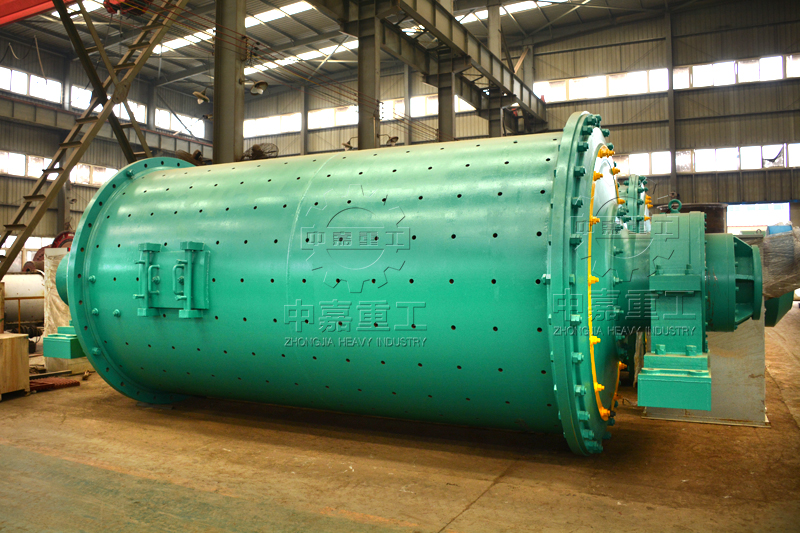

产品特性
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
工作原理
用于细磨的效果比粗磨要好，当细磨时，一般给矿粒度不得大于65mm，最适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山，建材等工业部门粉墨各种矿石和掩饰的作业中
格子球磨机的工作原理
注意事项
本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
规格参数
|
型号及规格 |
筒 体 转 速 (r/min) |
装球 重量 (t) |
进料 粒度 (mm) |
出料 粒度 (mm) |
产量 (t/h) |
配 套 电 机 |
重 量 （t） |
|
|
型 号 |
功 率 （Kw） |
|||||||
|
MQG600×700 |
47. 5 |
0. 3 |
≤10 |
0. 074-0. 8 |
0.1~0.34 |
Y132M1-6 |
4 |
1. 84 |
|
MQG600×1800 |
45. 58 |
0. 56 |
≤10 |
0. 074-0. 8 |
0.15~0.6 |
Y160M-6 |
7. 5 |
2 |
|
MQG900×900 |
37. 4 |
0. 95 |
≤25 |
0. 0 74-0. 6 |
0.22~1. 8 |
Y180L-6 |
15 |
4. 5 |
|
MQG900×1800 |
38 |
1. 80 |
≤25 |
0. 075-0. 6 |
0. 4~2.7 |
Y200L-6 |
22 |
5. 5 |
|
MQG900×3000 |
37. 4 |
2. 70 |
≤25 |
0. 074-0. 3 |
0. 8~3. 5 |
Y225M-6 |
30 |
7. 5 |
|
MQG900×3500 |
37. 4 |
3 |
≤25 |
0.074-0. 34 |
0. 8~3. 9 |
Y225M-6 |
30 |
8 |
|
MQG1200×1500 |
36 |
2. 6 |
≤25 |
0. 075-0. 6 |
1.5~4. 8 |
Y250M-8 |
30 |
8. 8 |
|
MQG1200×2400 |
36 |
4. 8 |
≤20 |
0. 075-0. 6 |
1. 5~5.2 |
Y280S-6 |
37 |
9.8 |
|
MQG1200×4500 |
36 |
5. 2 |
≤25 |
0. 074 |
1. 5~5. 6 |
Y280M-6 |
45 |
13. 7 |
|
MQG1300×4000 |
32 |
5.8 |
≤25 |
0. 075-0. 6 |
2-7.5 |
Y280M-6 |
45 |
14.8 |
|
MQG1500×1500 |
28. 8 |
5 |
≤25 |
0. 075-0. 4 |
2.5~8. 5 |
JR115-8 |
55 |
14 |
|
MQG1500×3000 |
28. 8 |
8 |
≤25 |
0. 075-0. 4 |
2. 8~12 |
YR280M-8 |
75 |
17 |
|
MQG1500×3500 |
28. 8 |
8.3 |
≤25 |
0. 075-0. 4 |
3.4~14 |
YR280M-8 |
75 |
17.6 |
|
MQG1500×4500 |
28. 8 |
10 |
≤25 |
0. 075-0. 4 |
3.5~15 |
JR125-8 |
95 |
22.5 |
|
MQG1500×5700 |
28. 8 |
12 |
≤25 |
0. 074-0. 4 |
3.5~16 |
JR126-8 |
110 |
26.7 |
|
MQG1500×6400 |
28. 8 |
13 |
≤25 |
0. 074-0. 4 |
4~18 |
JR127-8 |
130 |
29.2 |
|
MQG1830×3000 |
24. 5 |
13 |
≤25 |
0. 074-0. 4 |
4.8~21 |
JR127-8 |
130 |
30. 5 |
|
MQG1830×3600 |
24. 5 |
16 |
≤25 |
0. 074-0. 4 |
5.8~25 |
JR127-8 |
130 |
31.4 |
|
MQG1830×4500 |
24. 5 |
17.5 |
≤25 |
0. 074-0. 4 |
6.6~28 |
JR128-8 |
155 |
32.6 |
|
MQG1830×6400 |
24. 5 |
19 |
≤25 |
0. 074-0. 4 |
7.2~30 |
JR137-8 |
210 |
36. 5 |
|
MQG1830×7000 |
24. 5 |
20 |
≤25 |
0. 074-0. 4 |
7.5~31 |
JR138-8 |
245 |
39. 6 |
|
MQG1800×8000 |
24.5 |
21 |
≤25 |
0. 074-0. 4 |
8~35 |
JR138-8 |
280 |
41. 5 |
|
MQG2100×3000 |
24.1 |
20 |
≤25 |
0. 074-0. 6 |
5.5~26 |
JR137-8 |
210 |
43. 2 |
|
MQG2100×3600 |
23. 8 |
21 |
≤25 |
0. 074-0. 6 |
6~29 |
JR137-8 |
210 |
43. 2 |
|
MQG2100×4500 |
23. 8 |
26 |
≤25 |
0. 074-0. 6 |
7.2~32 |
JR138-8 |
245 |
43. 2 |
|
MQG2200×3600 |
22. 8 |
22 |
≤25 |
0. 074-0. 6 |
9~25 |
JR137-8 |
210 |
48. 8 |
|
MQG2200×4500 |
22. 8 |
27 |
≤25 |
0. 074-0. 6 |
9~30 |
JR138-8 |
245 |
48. 8 |
|
MQG2200×7500 |
22. 8 |
28 |
≤25 |
0. 074-0. 6 |
9-40 |
JR158-8 |
380 |
52. 43 |
|
MQG2200×9000 |
22. 8 |
36 |
≤25 |
0. 074-0. 6 |
10-45 |
JR1510-8 |
475 |
70 |
|
MQG2400×3600 |
21. 7 |
31 |
≤25 |
0. 074-0.6 |
9-42 |
JR138-8 |
280 |
56 |
|
MQG2400×4500 |
21. 7 |
31 |
≤25 |
0. 074-0.6 |
10-45 |
JR148-8 |
320 |
56 |
|
MQG2400×7000 |
21.7 |
36 |
≤25 |
0. 074-0.6 |
10-48 |
JR1510-8 |
475 |
56 |
|
MQG2400×8000 |
21. 7 |
42 |
≤25 |
0. 074-0. 6 |
14-53 |
YR500L2-8 |
560 |
102. 4 |
|
MQG2400×10000 |
21. 7 |
42 |
≤25 |
0. 074-0. 6 |
18-60 |
JR1512-8 |
630 |
102. 4 |
|
MQG2700×2100 |
21. 4 |
24 |
≤25 |
0. 074-0. 6 |
10-84 |
JR138-8 |
280 |
69. 2 |
|
MQG2700×2700 |
21. 4 |
29 |
≤25 |
0. 074-0. 6 |
12-95 |
JR148-8 |
320 |
68. 53 |
|
MQG2700×3600 |
21. 4 |
39 |
≤25 |
0. 074-0. 6 |
13-145 |
TDMK400-32 |
400 |
77 |
|
MQG2700×4500 |
21. 4 |
50 |
≤25 |
0. 074-0. 6 |
15.-160 |
TDMK400-32 |
400 |
77 |
|
MQG3000×5400 |
19 |
58 |
≤25 |
0. 074-0. 6 |
20-180 |
TDMK500-36 |
500 |
113. 5 |
|
MQG3200×3600 |
18.6 |
52 |
≤25 |
0. 074-0. 6 |
20-192 |
TDMK630-36 |
630 |
119 |
|
MQG3200×4500 |
18.6 |
65 |
≤25 |
0. 074-0. 6 |
30-210 |
TDMK800-36 |
800 |
127 |
|
MQG3200×5400 |
18.6 |
72 |
≤25 |
0. 074-0. 6 |
35-260 |
TM1000-36 |
1000 |
145 |
|
MQG3200×9000 |
18.6 |
103 |
≤25 |
0. 074-0. 6 |
35-280 |
TM1250-36 |
1250 |
168.6 |
|
MQG3600×4500 |
17.3 |
88 |
≤25 |
0. 074-0. 6 |
30-230 |
TDMK1120-40 |
1120 |
159.7 |
|
MQG3600×5000 |
17.3 |
96 |
≤25 |
0. 074-0. 6 |
35--260 |
TDMK1250-40 |
1250 |
165 |
|
MQG3600×6000 |
17.3 |
117 |
≤25 |
0. 074-0. 6 |
38-280 |
TDMK1400-36 |
1400 |
182 |
|
MQG3600×8500 |
17.3 |
144 |
≤25 |
0. 074-0. 6 |
45-330 |
TDMK1600-40 |
1600 |
195 |
|
MQG4000×6000 |
16.9 |
145 |
≤25 |
0. 074-0. 6 |
60-460 |
TDMK1800-40 |
1800 |
221.7 |
|
MQG4500×6000 |
15.6 |
180 |
≤25 |
0. 074-0. 6 |
80-550 |
TDMK2300-40 |
2300 |
269.6 |
