产品简介

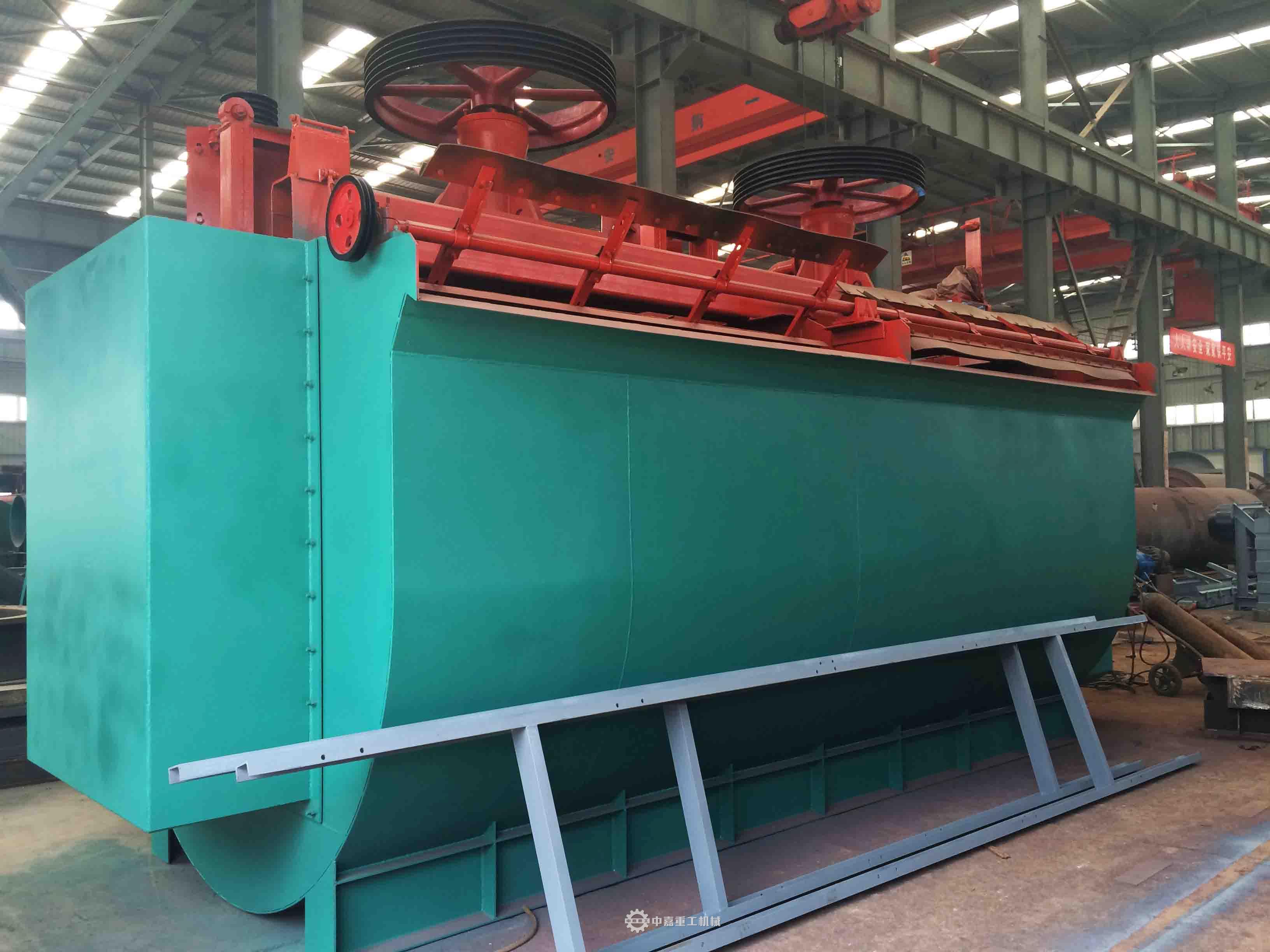

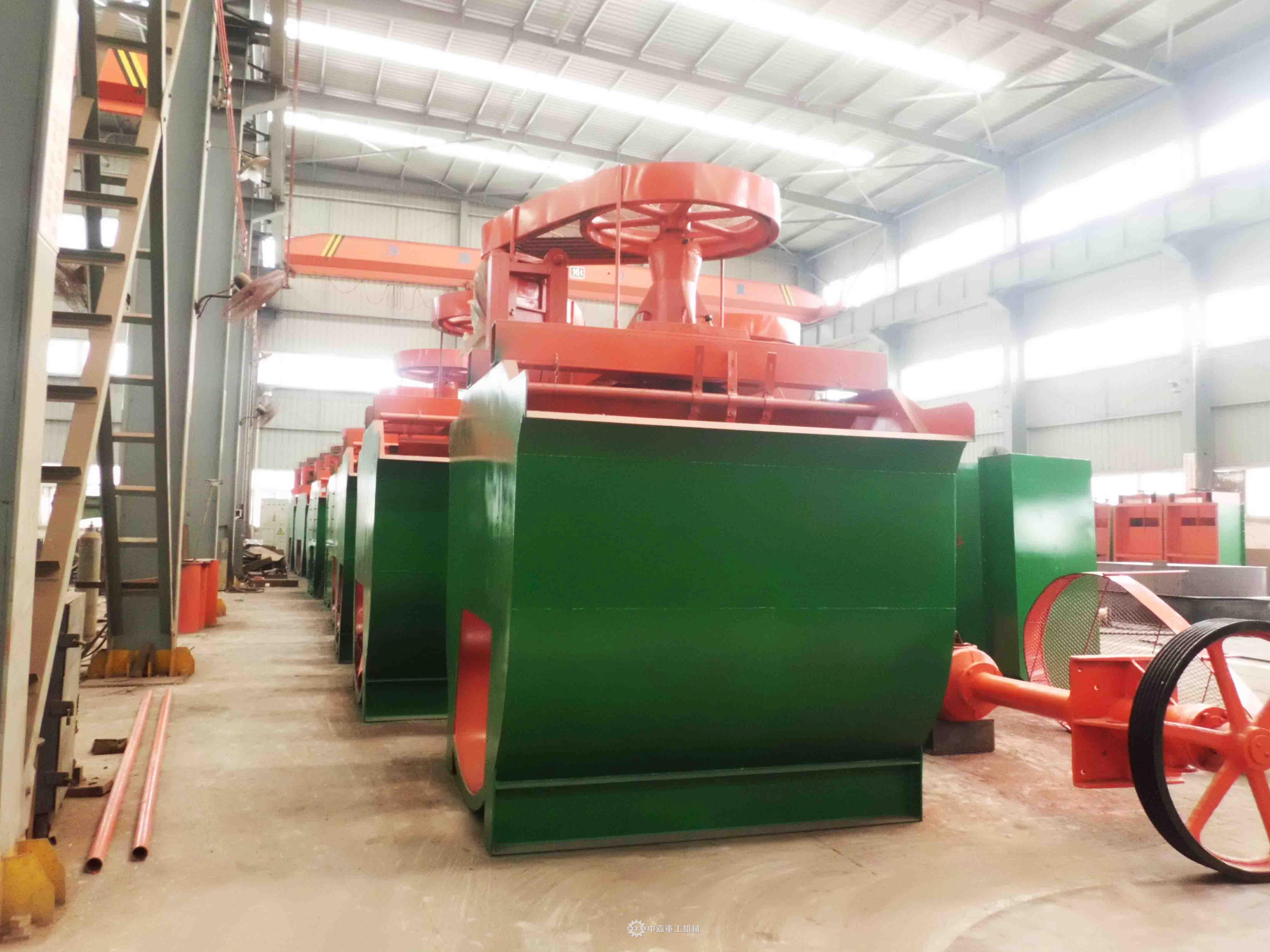

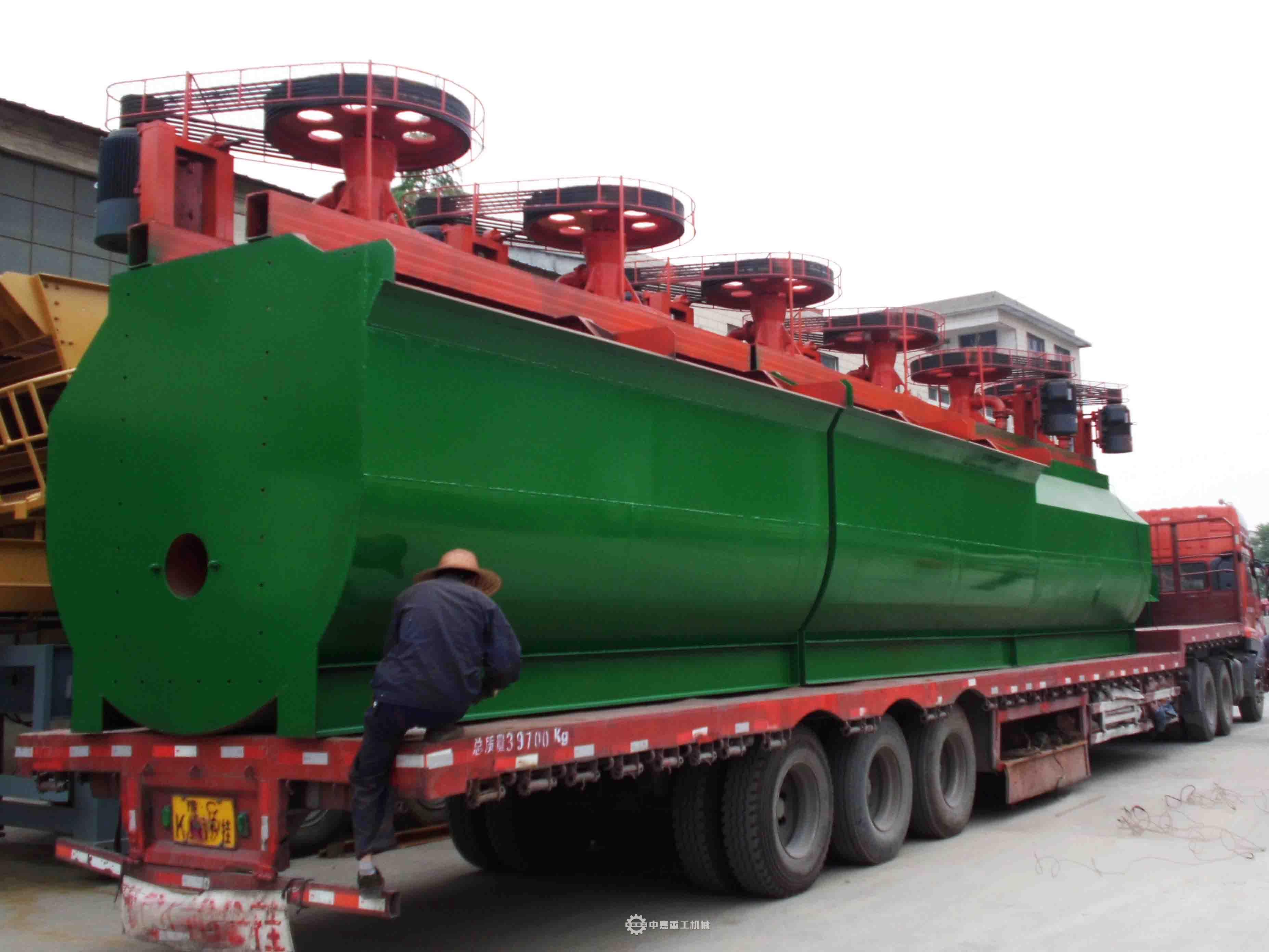

KYF系列大型浮选机有UO型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成。
| 热门选矿设备 | ||||||||||||||||||||||||||||
|
产品特性
叶轮是一种叶片后倾一个角度的锥形叶轮，搅拌能力强，结构简单;
在叶轮腔中装置了多空圆筒形空气分配器，空气分散均匀，气浆结合好;
叶轮直径小，圆周速度低，功耗小，可节能30-50% ;
矿粒悬浮好，浮选指标高
采用U形槽体，尾砂沉积少;
易损件磨损轻，寿命长;
机械搅拌式，不能自吸气，不能自吸矿浆，作业间需阶梯配置。
可与XCF型浮选机构成联合浮选机组作直流槽。
工作原理
KYF型充气机械搅拌式浮选机(矿用浮选机)适用于大、中型选矿厂粗选和精选作业，可选别有色金属、黑色金属和非金属矿物，入选物料粒度范围为0.3～0.01mm(-0.074mm粒级含量>50%)。
注意事项
大型浮选机叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。
规格参数
|
型号 |
有效容积 （m3） |
处理能力 (m3/min) |
叶轮直径 (mm) |
叶轮转速 (r. p. m) |
鼓风机风压 (k p a) |
最大充气量 (m3/m2.min) |
搅拌用电机功率 (kw) |
刮板用电机功率 (kw) |
重量 ( t ) |
|
KYF-2 |
2 |
0. 4-2 |
410 |
247 |
≥14.7 |
2 |
5. 5 |
1. 1 |
1. 419 |
|
KYF-3 |
3 |
0. 6-3 |
480 |
219 |
≥19.8 |
2 |
7. 5 |
1. 5 |
1. 885 |
|
KYF-4 |
4 |
1. 2-4 |
550 |
200 |
≥19.8 |
2 |
11 |
1. 5 |
2. 206 |
|
KYF-8 |
8 |
3. 0-8 |
630 |
175 |
≥21.6 |
2 |
15 |
1. 5 |
4. 190 |
|
KYF-16 |
16 |
4. 0-16 |
740 |
160 |
≥25.5 |
2 |
30 |
1. 5 |
6. 019 |
|
KYF-24 |
24 |
4. 0-24 |
800 |
150 |
≥30.4 |
2 |
30 |
1. 5 |
7. 5 |
|
KYF-38 |
38 |
10-38 |
880 |
138 |
≥34.3 |
2 |
37 |
1. 5 |
10. 3 |
