金矿选矿生产线
ZK系列直线振动筛:
【进料粒度】：≤ 250mm 【生产能力】：4.5-1080t/h 【应用领域】：塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业 【适用物料】：粉状、颗粒状物料
产品简介
ZK系列直线振动筛是根据市场生产需要，在消化、吸收从国外振动筛的基础上，总结我们多年的研究设计和使用的经验，结合砂石市场研制出来的新型系列振动筛。
【进料粒度】：≤ 250mm
【生产能力】：4.5-1080t/h
【应用领域】：塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业
【适用物料】：粉状、颗粒状物料
产品特性
- 1.采用块偏心作为激振力，激振力强；
- 2.筛子横梁与筛箱采用高强度螺栓联接，无焊接；
- 3.筛机结构简单，维修方便快捷；
- 4.采用轮胎联轴器，柔性联接，运转平稳；
- 5.筛分效率高、处理量大、寿命长。
通过生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列优点。
工作原理
直线振动筛（直线筛）系高产新型的筛分设备，广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业，以及粉状、颗粒状物料的筛选和分级。
注意事项
直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、封闭结构、无粉尘溢散等特点。最高筛分目数325目，可筛分出7种不同粒度的物料。

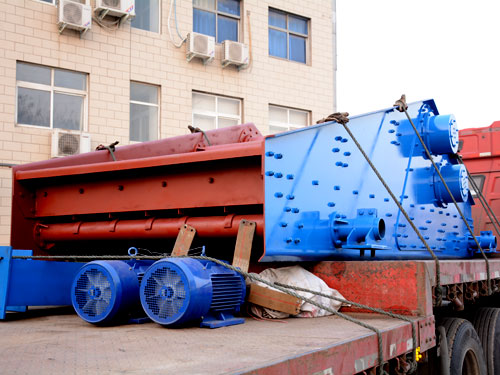

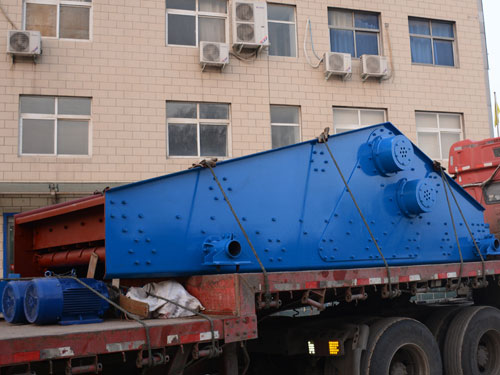

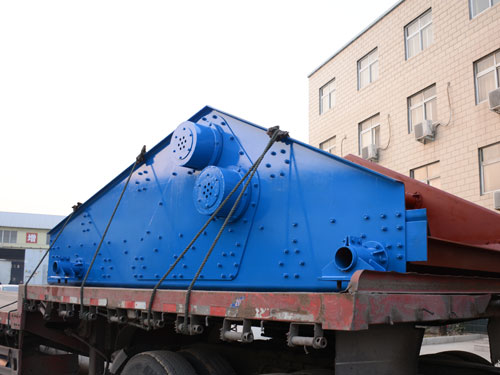

直线振动筛发货案例
规格参数
|
型号 |
筛面 |
给料粒度 (mm) |
电机功率 (kW) |
产量 (t/h) |
重量 (t) |
||
|
面积(㎡) |
倾角度 (°) |
筛孔尺寸（mm） |
|||||
|
ZK1022 |
2.25 |
-5~5 |
0.25-50 |
＜250 |
3×2 |
4.5-90 |
2.2 |
|
ZK1230 |
3.6 |
-5~5 |
0.25-50 |
＜250 |
4×2 |
7.2-144 |
2.6 |
|
ZK1237 |
4.5 |
-5~5 |
0.25-50 |
＜250 |
5.5×2 |
9-180 |
3.1 |
|
ZK1437 |
5.25 |
-5~5 |
0.25-50 |
＜250 |
5.5×2 |
12-250 |
3.2 |
|
ZK1445 |
6.3 |
-5~5 |
0.25-50 |
＜250 |
7.5×2 |
12.6-252 |
4.1 |
|
ZK1637 |
6 |
-5~5 |
0.25-50 |
＜250 |
5.5×2 |
12-240 |
3.5 |
|
ZK1645 |
7.32 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
95-280 |
4.5 |
|
ZK1837 |
6.75 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
90-270 |
5 |
|
ZK1845 |
8.1 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
16.2-234 |
5.5 |
|
ZK1852 |
9.45 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
18.9-378 |
5.9 |
|
ZK2045 |
9 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
16.2-324 |
6 |
|
ZK2052 |
10.5 |
-5~5 |
0.25-50 |
＜250 |
11×2 |
21-420 |
6.4 |
|
ZK2060 |
12 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
24-480 |
7.6 |
|
ZK2445 |
10.8 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
21.6-432 |
7.4 |
|
ZK2452 |
12.6 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
25.2-504 |
8.2 |
|
ZK2460 |
14.4 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
28.8-576 |
9.2 |
|
ZK3045 |
13.5 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
27-540 |
10 |
|
ZK3052 |
15.75 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
31.4-628 |
10 |
|
ZK3060 |
18 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
17.5-525 |
11 |
|
ZK3645 |
16.2 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
37.8-756 |
12.2 |
|
ZK3652 |
18.9 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
43.2-864 |
13.4 |
|
ZK3660 |
21.6 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
43.2-864 |
14.3 |
|
ZK3675 |
27 |
-5~5 |
0.25-50 |
＜250 |
30×2 |
54-1080 |
17.1 |
|
2ZK1022 |
2.25 |
-5~5 |
0.25-50 |
＜250 |
4×2 |
4.5-90 |
3 |
|
2ZK1230 |
3.6 |
-5~5 |
0.25-50 |
＜250 |
5.5×2 |
7.2-144 |
3.7 |
|
2ZK1237 |
4.5 |
-5~5 |
0.25-50 |
＜250 |
7.5×2 |
9-180 |
4.4 |
|
2ZK1437 |
5.25 |
-5~5 |
0.25-50 |
＜250 |
7.5×2 |
12-250 |
5 |
|
2ZK1445 |
6.3 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
12.6-252 |
6.9 |
|
2ZK1637 |
6 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
12-240 |
6.9 |
|
2ZK1645 |
7.32 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
95-280 |
8.6 |
|
2ZK1837 |
6.75 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
90-270 |
7.9 |
|
2ZK1845 |
8.1 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
16.2-234 |
8.1 |
|
2ZK1852 |
9.45 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
18.9-378 |
9 |
|
2ZK2045 |
9 |
-5~5 |
0.25-50 |
＜250 |
15×2 |
16.2-324 |
9.1 |
|
2ZK2052 |
10.5 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
21-420 |
10.1 |
|
2ZK2060 |
12 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
24-480 |
10.8 |
|
2ZK2445 |
10.8 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
21.6-432 |
11 |
|
2ZK2452 |
12.6 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
25.2-504 |
12.5 |
|
2ZK2460 |
14.4 |
-5~5 |
0.25-50 |
＜250 |
22×2 |
28.8-576 |
13.5 |
|
2ZK3045 |
13.5 |
-5~5 |
0.25-50 |
＜250 |
30×2 |
27-540 |
15.4 |
|
2ZK3052 |
15.75 |
-5~5 |
0.25-50 |
＜250 |
37×2 |
31.4-628 |
16.9 |
|
2ZK3060 |
18 |
-5~5 |
0.25-50 |
＜250 |
37×2 |
17.5-525 |
18.2 |
|
2ZK3645 |
16.2 |
-5~5 |
0.25-50 |
＜250 |
45×2 |
37.8-756 |
21 |
|
2ZK3652 |
18.9 |
-5~5 |
0.25-50 |
＜250 |
45×2 |
43.2-864 |
24 |
|
2ZK3660 |
21.6 |
-5~5 |
0.25-50 |
＜250 |
45×2 |
43.2-864 |
25.4 |
