金矿选矿生产线
XCF型充气式浮选机:
中嘉重工可根据客户需求，生产多种浮选机设备,无论是老式的A型浮选机，还是现在比较受欢迎的自吸式浮选机：BF浮选机、SF浮选机，以及机械搅拌式浮选机：KYF浮选机、XCF浮选机等设备，我厂均可加工定制，可实地参观考察。
产品简介
中嘉重工可根据客户需求，生产多种浮选机设备,无论是老式的A型浮选机，还是现在比较受欢迎的自吸式浮选机：BF浮选机、SF浮选机，以及机械搅拌式浮选机：KYF浮选机、XCF浮选机等设备，我厂均可加工定制，可实地参观考察。
| 热门选矿设备 | ||||||||||||||||||||||||||||
|
产品特性

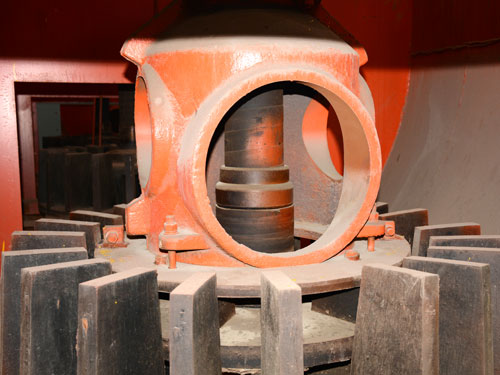

该机的特点在于采用了一种既能循环矿浆和分散空，又能从槽外部吸入给矿和中矿泡沫的双重作用的叶轮、开式定子、无叶片圆盘型盖板和带排气装置的连接管，解 决了一般充气机械搅拌式浮选机由于低压空气进入叶轮腔中，抵消了由于叶轮旋转在叶轮腔中形成的负压而不能吸浆的难题。
工作原理
当叶轮旋转时叶轮上叶片抽吸给矿及中矿,槽内矿浆从四周底由叶轮下端吸入到叶轮下叶片间,与此同时,由鼓风机给入低压空气通过分配器进入叶轮下叶片间,矿浆和空气在叶轮下叶片间进行充分混合后,由叶轮下叶片周边排出,排出的矿浆和空气混合物与上叶片排出的矿浆一起,由安装在叶轮周围的定子稳流和定向后进入到槽内主体矿浆中,矿化气泡上升到槽子表面形成泡沫层、槽内矿浆一部分返回叶轮下叶片进行循环,另一部分通过槽间壁上流通孔进入下槽再选别。
XCF浮选机发货案例：

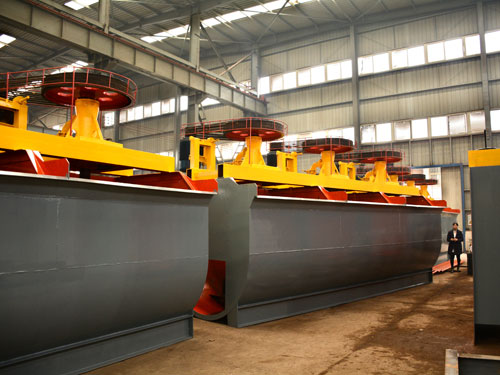

中嘉重工xcf浮选机发货现场

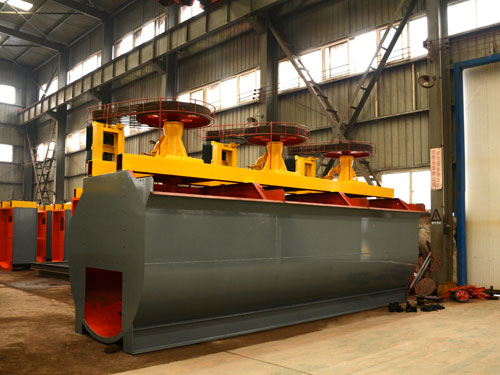

中嘉重工xcf浮选机发货现场2
注意事项
充气式浮选机用XCF充气机械搅拌式浮选机，设备拥有自吸矿浆能力，常和KYF浮选机等浮选机设备联合作业，用于浮选机的粗选、扫选、精选等浮选工艺流程中。XCF浮选机是一种外充气式浮选机,主要特点是得用矿浆的垂直大循环和鼓风机压入的低压空气来提高浮选效率,先进的选矿设备,适用于有色金属,黑色金属,非金属矿物质的选别。
规格参数
|
型号 |
有效容积 （m3） |
处理能力 (m3/min) |
叶轮直径 (mm) |
叶轮转速 (r. p. m) |
鼓风机风压 (k p a) |
最大充气量 (m3/m2.min) |
搅拌用电机功率 (k w) |
刮板用电机功率 (k w) |
重量 ( t ) |
|
XCF-2 |
2 |
0. 4-2 |
470 |
331 |
≥14. 7 |
2 |
7. 5 |
1. 1 |
1. 653 |
|
XCF-3 |
3 |
0. 6-3 |
540 |
266 |
≥19. 8 |
2 |
11 |
1. 5 |
2. 259 |
|
XCF-4 |
4 |
1. 2-4 |
620 |
215 |
≥19. 8 |
2 |
15 |
1. 5 |
2. 669 |
|
XCF-8 |
8 |
3. 0-8 |
720 |
185 |
≥21. 6 |
2 |
22 |
1. 5 |
4. 435 |
|
XCF-16 |
16 |
4.0- 16 |
860 |
160 |
≥25. 5 |
2 |
37 |
1. 5 |
6. 568 |
|
XCF-24 |
24 |
4.0-24 |
950 |
153 |
≥30. 4 |
2 |
37 |
1. 5 |
8 |
|
XCF-38 |
38 |
10-38 |
1050 |
148 |
≥34. 3 |
2 |
45 |
1. 5 |
11 |
